Hello les amis,

Aujourd’hui nous allons changer de sujet un peu, nous allons laisser la téléphonie de côté et aborder les produits et les technologies constitutifs de l’infrastructure Data Center, dont les switches Nexus.

Les commutateurs de la gamme Cisco Nexus permettent de faire face aux défis des nouvelles technologies ayant des besoins croissants en termes de bande passante tout en renforçant l’utilisation des serveurs. Ils ont été conçus pour apporter une haute disponibilité du système aussi bien au niveau des composants matériels qu’au niveau logiciel et répondre aux exigences rigoureuses de la nouvelle génération de centre de données. Ils participent à la conception d’architecture, le stockage et la virtualisation.

Attardons-nous sur les versions 9000, 7000, 5000, et 2000, qui sont les plus utilisées actuellement sur le marché

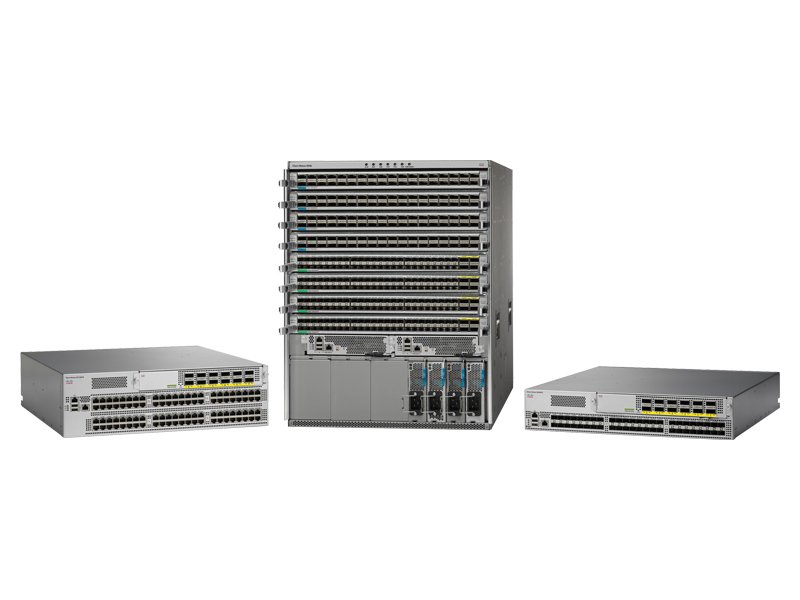

Cisco Nexus 9000 Series

La solution Cisco Nexus 9000 conviendra à toute organisation mettant l’accent sur le développement d’une infrastructure axée sur les applications. Des performances élevées assurent le déploiement de couches d’accès et d’agrégation dans les réseaux de cloud, d’entreprise ou de fournisseur de service. Les commutateurs 9000 sont programmables, évolutifs et offrent des configurations 10/40/100 Gigabit Ethernet fixes et modulaires. Les produits Cisco 9000 bénéficient d’une haute disponibilité et d’une efficacité énergétique remarquable.

La gamme Nexus 9000 est disponible sous deux versions la version modulaire appelé 9500 Switch et la version non modulaire c’est à dire à configuration fixe connue sous le nom de 9300 Switch.

Le Nexus 9000 est caractérisé par:

Une flexibilité de son architecture

Une évolutivité

Une haute disponibilité

Une efficacité énergétique

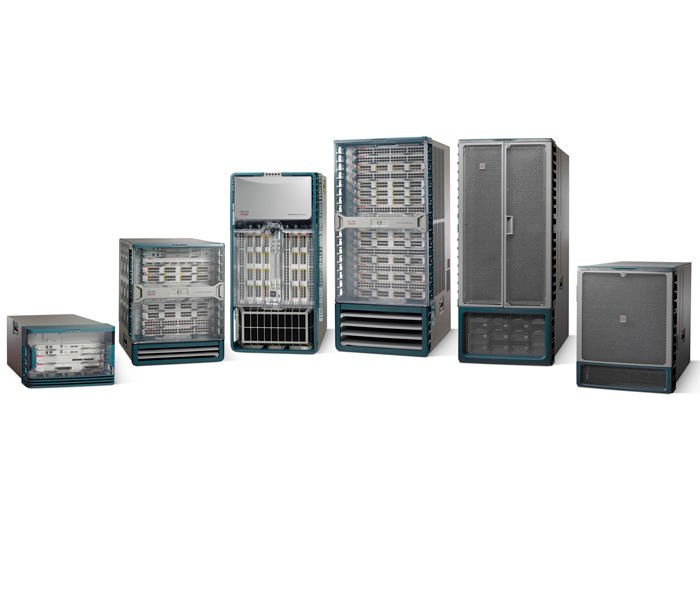

Cisco Nexus 7000 Series

Les commutateurs modulaires Cisco Nexus 7000 offrent un ensemble complet de fonctionnalités NX-OS, avec une connectivité 10, 40 et 100 Gigabit Ethernet à haute densité pour les data Centers et les réseaux de campus.

Pour les data centers, la série Cisco Nexus 7000 propose une solution de bout en bout intégrée, destinée à l’infrastructure, l’agrégation et la haute densité ainsi qu’à la connectivité de serveurs se trouvant en bout de rangée ou sur le haut du rack. Dans le cas des déploiements d’infrastructure de campus, elle met à votre disposition une solution évolutive, performante et à haute résilience.

Il a été conçu autour de trois principes

Évolutivité de l’infrastructure : virtualisation, efficacité énergétique et de refroidissement, haute densité et performances… Tout est mis en œuvre pour prendre en charge la croissance de l’infrastructure du data center.
Continuité d’exploitation : la conception Cisco Nexus intègre du matériel, les fonctionnalités du logiciel NX-OS et la gestion pour éliminer toute période d’indisponibilité au sein de l’environnement.
Souplesse du transport : vous pouvez procéder à l’adoption économique et incrémentielle de nouvelles technologies réseau

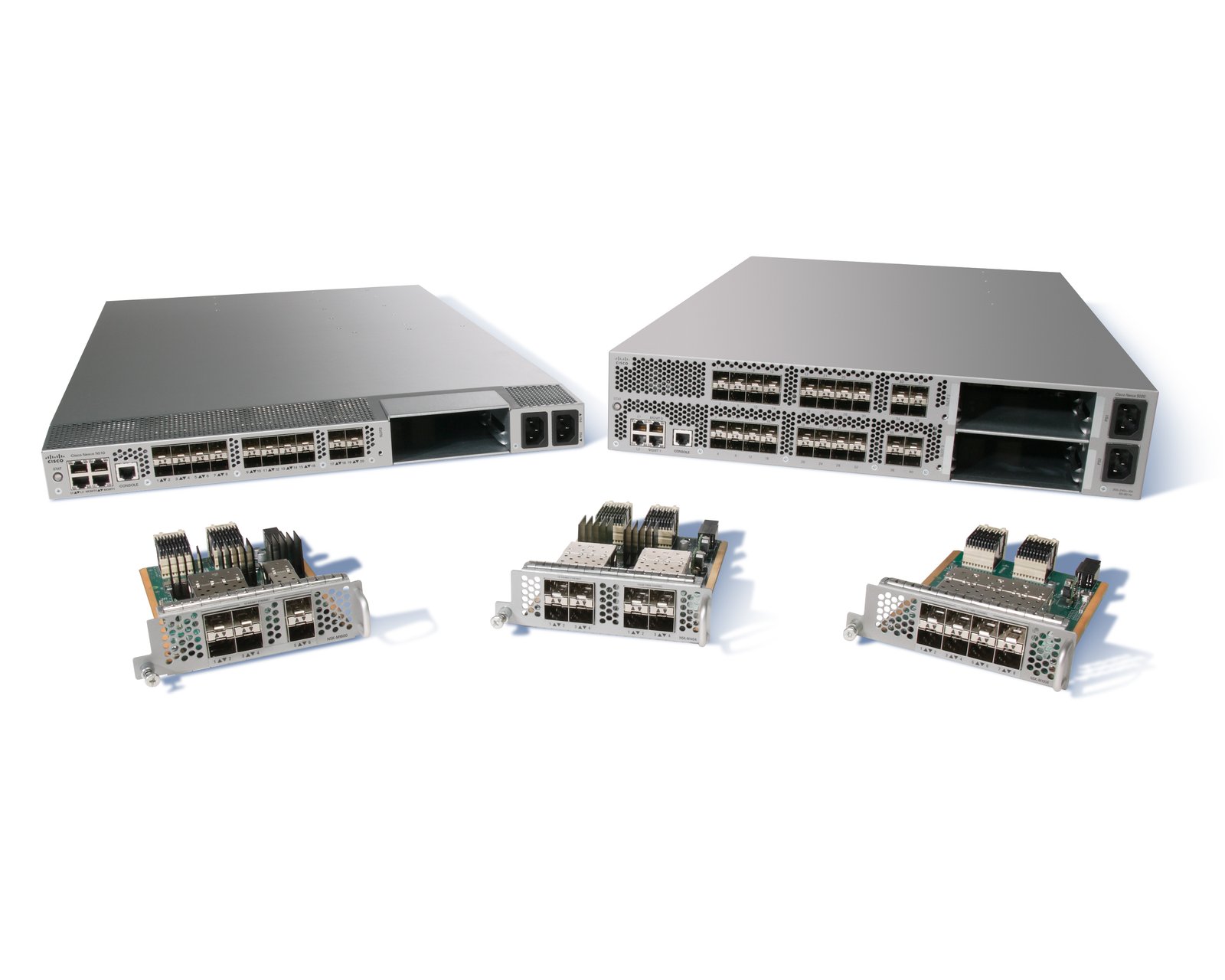

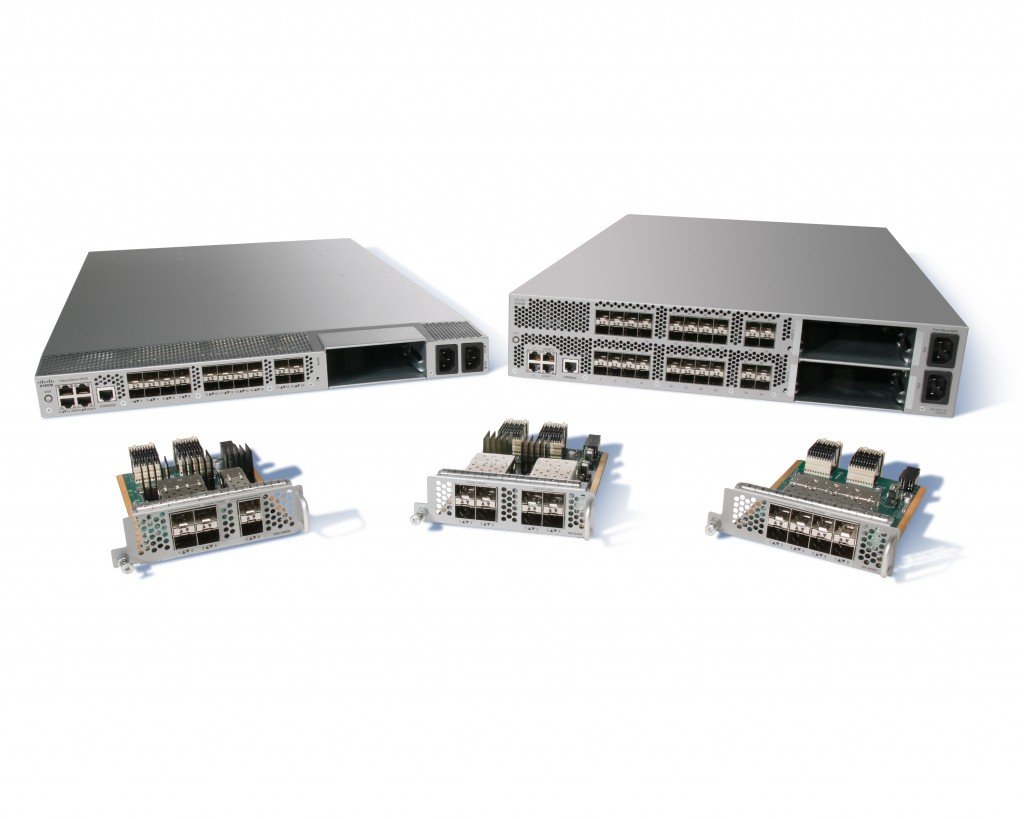

Cisco Nexus 5000 Series

La série Cisco Nexus 5000 représente une nouvelle classe de commutateurs 10 GigaEthernet sans perte de paquet (lossless), non bloquant, à faible latence, supportant les architectures Cisco Data Center Ethernet (DCE) et Fibre Channel over Ethernet (FCoE) pour les applications du centre.

La série Cisco Nexus 5000 comprend le Cisco Nexus 5020, de hauteur 2U et qui est un commutateur 10 GigaEthernet et FibreChannel 1/2/4Gbps. Il a 40 ports fixes 10 GigaEthernet DCE et FCoE – connectique modulaire de type SFP+. Il possède également deux slots d’extension qui peuvent accueillir au total 12 ports 10GE DCE et FCoE complémentaires ou 16 ports FibreChannel 1/2/4 Gbps, soit une combinaison des deux.

Plusieurs mécanismes ont été développés et intégrés au Nexus 5020 :

FCoE, Encapsulation transparente des paquets FC dans Ethernet,
Un réseau Ethernet Lossless, basé sur l’utilisation de trames « PAUSE »,
Gestion de la bande passante, QoS et contrôle de flux par priorité,
La segmentation d’un lien Ethernet physique en plusieurs liens virtuels ayant chacun des ressources et caractéristiques propres,
Gestion des congestions, régulation de trafic pour éviter les points d’engorgement,
De nouvelles techniques de routage pour mieux utiliser l’ensemble des liens d’un réseau en évitant les blocages.

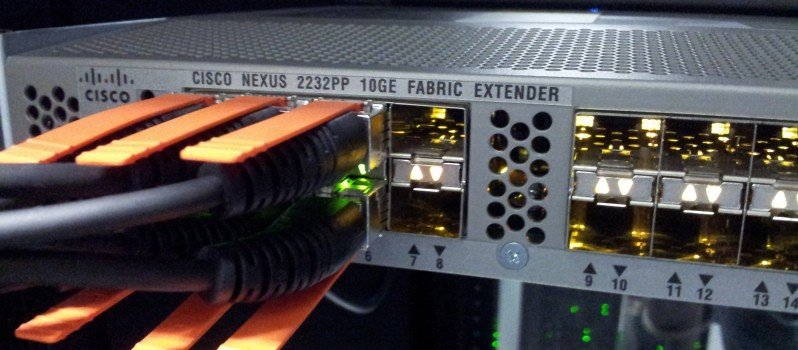

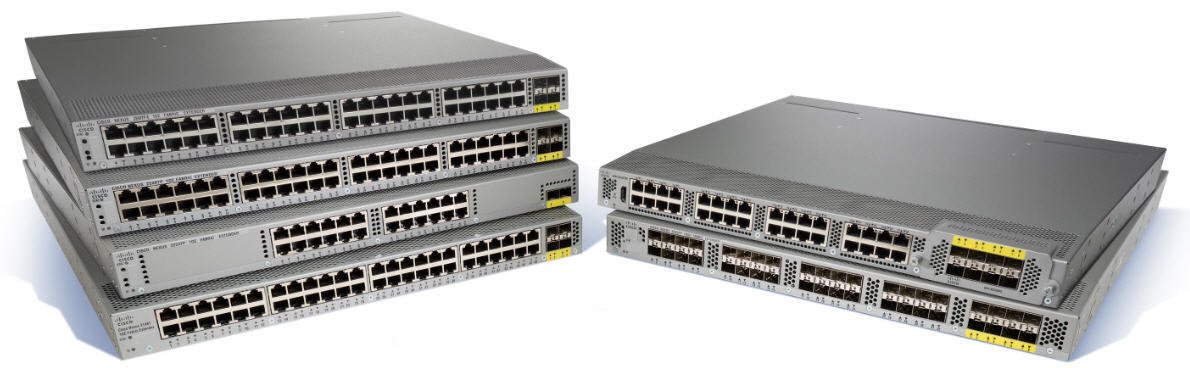

Cisco Nexus 2000 Series

La série Cisco Nexus 2000 (ou Fabric Extender), est une catégorie de produits de commutation destinée aux Data Centers qui fournit une solution d’accès universelle aux serveurs, et ceci pour un nombre important d’interfaces de type Gigabit et 10 Gb Ethernet. Associés aux commutateurs Nexus 5000, ils fournissent une solution pour supporter les environnements actuels Gb Ethernet, et surtout migrer progressivement vers le 10 Gb Ethernet, apporter la compréhension des machines virtuelles à l’infrastructure réseau, et permettre une évolution vers les technologies d’unification des I/O.

Le Cisco Nexus 2000 Fabric Extender (FEX) permet de virtualiser la couche d’accès des Data

Centers en réduisant les coûts d’acquisition tout en fournissant les bénéfices suivants :

Infrastructure flexible et évolutive : il s’adapte en effet à plusieurs topologies de réseaux pour fournir la connectivité dans les racks des Data Centers, mais aussi à différentes architectures serveurs. Il permet une migration souple à la fois du Gigabit vers le 10 Gigabit, mais aussi des architectures serveurs « classiques » vers les architectures serveurs blades, et des serveurs physiques vers des solutions de serveurs virtuels.
Protection de l’investissement : le Nexus 2000 permet de conserver un câblage existant de type « Top Of Rack », basé sur un câblage vertical des serveurs dans le rack, et l’utilisation de fibres optiques au départ de chaque rack, et ce sans ajouter la complexité d’administration d’un élément actif dans chaque rack.
Simplification des opérations : configuration automatique du FEX lors de sa connexion au Nexus 5000, et permet d’avoir un point de management unique pour la gestion de plusieurs racks.
Support de Cisco VN-Link : Cisco VN-Link permet aux équipements d’infrastructures de comprendre les environnements de serveurs virtuels, et ainsi faciliter par exemple les mouvements de machines virtuelles d’un serveur physique à l’autre.

Le premier produit de la gamme Cisco Nexus 2000 est le Cisco Nexus 2148T. Le Cisco Nexus 2148T possède 48 ports Gigabits Ethernet de type RJ45 pour la connexion des serveurs, et 4 ports 10 Gigabit Ethernet pour les uplinks vers le Nexus 5000, le tout sous la forme d’un boitier rackable de 1RU.

Il ne fait pas de commutation locale ; il envoie donc tout le trafic des serveurs vers le Nexus 5000, auquel il est connecté par l’intermédiaire de ses uplinks 10 Gigabit Ethernet.

En envoyant la totalité du trafic à son switch « parent », il est possible de contrôler le flux en

provenance d’un ensemble de racks depuis un point de management unique, et de gérer la politique sur ces flux de manière centralisée sur le Nexus 5000.

Bon, c’était juste pour vous présenter les produits Cisco Nexus, je vous donne RV dans un autre article pour voir un exemple de configuration du Nexus 5000 et 2000.
